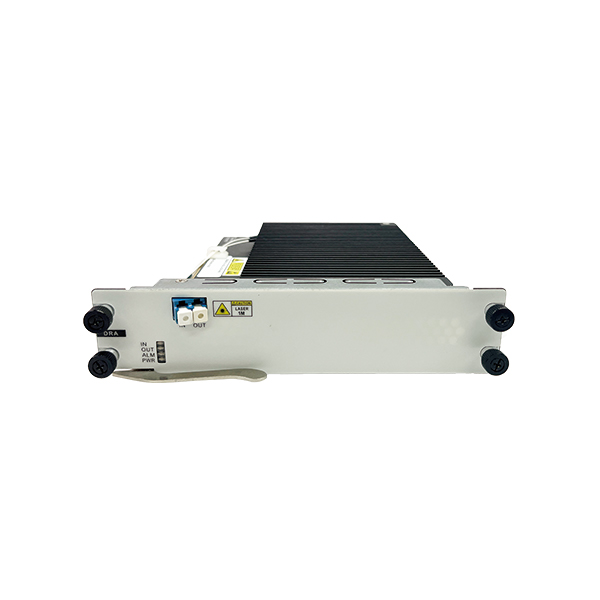

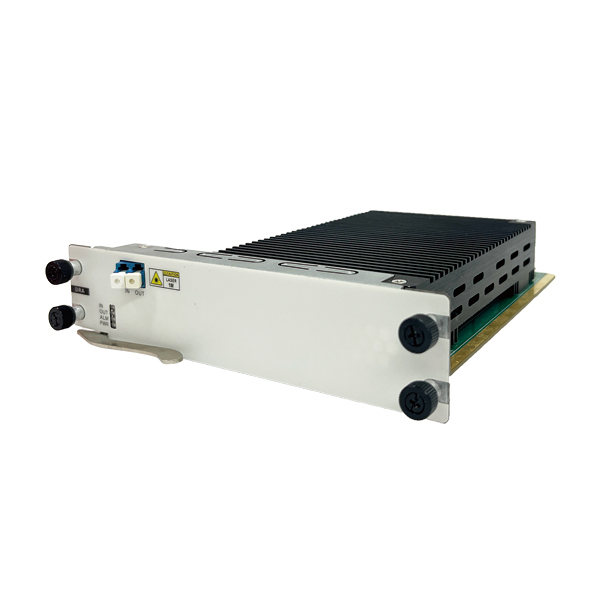

DRA：拉曼光放大板
广州芯泰通信技术有限公司推出的DRA（Distributed Raman Amplifier）拉曼光放大板是利用石英光纤中的拉曼散射效应对光信号提供增益。采用14xxnm波长激光作为拉曼泵浦，对C波段信号光提供增益，可有效补偿光信号在光纤长途传输中的衰减，以扩展光链路功率预算，并显著提升OSNR，适合用于长距离光传输系统。
功能结构：
- PRE-DRA
- Boost-DRA
产品规格:
|
型号 |
PRE-DRA |
||||
|
参数 |
最小值 |
常规值 |
最大值 |
单位 |
备注 |
|
工作波长 |
1528 |
|
1565 |
nm |
|
|
输入光功率 |
-36 |
|
-10 |
dBm |
|
|
有效增益 |
12 |
14 |
15 |
dB |
@ G652光纤>40km，衰减系数0.20dB/km |
|
增益平坦度 |
|
|
2.2 |
dB |
@Gain=14 |
|
泵浦波长 |
|
1423~1465 |
|
nm |
|
|
泵浦总输出功率 |
700 |
|
|
mw |
@每个泵浦可设置500mw，共2个泵浦 |
|
噪声系数 |
|
|
0 |
dB |
|
|
输入光功率阈值 |
-38 |
|
|
dBm |
可设置 |
|
型号 |
Boost-DRA |
||||
|
参数 |
最小值 |
常规值 |
最大值 |
单位 |
备注 |
|
工作波长 |
1528 |
|
1565 |
nm |
|
|
输入光功率 |
0 |
|
14 |
dBm |
|
|
有效增益 @输入光功率=14dBm |
|
10 |
|
dB |
@ G652光纤>40km衰减系数0.20dB/km |
|
增益平坦度 |
|
|
2.2 |
dB |
@Gain=14 |
|
泵浦波长 |
|
1423~1465 |
|
nm |
|
|
泵浦总输出功率 |
700 |
|
|
mw |
@每个泵浦可设置500mw 共2个泵浦 |
|
噪声系数 |
|
|
0 |
dB |
|
|
输入光功率阈值 |
0 |
|
|
dBm |
可设置 |
